콘덴싱 보일러 설치

콘덴싱 보일러 설치는 버려지던 배기가스의 열을 한 번 더 거둬 쓰는 방식의 보일러를 다는 작업입니다. 이 과정에서 배기가스 속 수증기가 물로 맺히는데, 이 응축수를 빼낼 길과 배기통 방향을 일반 보일러와 다르게 잡아야 해서 설치 전에 확인할 것이 몇 가지 더 붙습니다.

이런 때 필요합니다

새로 보일러를 다는데 난방비를 줄일 수 있는 방식으로 고르고 싶을 때
법이나 공동주택 규정으로 친환경 보일러를 쓰도록 정해진 곳에 보일러를 달 때
보일러 둘 자리 가까이에 응축수를 흘려보낼 배수구가 있는지 모를 때
베란다를 넓히면서 실내 쪽 다용도실에 보일러를 새로 달아야 할 때
예전에 뚫어 둔 배기 구멍을 새 보일러에 그대로 써도 되는지 궁금할 때

콘덴싱 보일러 설치 기준, 응축수 배관과 배기통 방향

콘덴싱 보일러는 배기가스를 식히면서 열을 더 뽑아내기 때문에, 가동하는 동안 본체 안에서 산성을 띤 응축수가 계속 생깁니다. 이 물은 보일러 아래 응축수 배출구에서 배수구나 하수구까지 호스나 배관으로 이어 흘려보내야 하고, 베란다 바닥에 그냥 떨어뜨리면 바닥이 얼룩지거나 겨울에 얼어 관이 막힙니다.

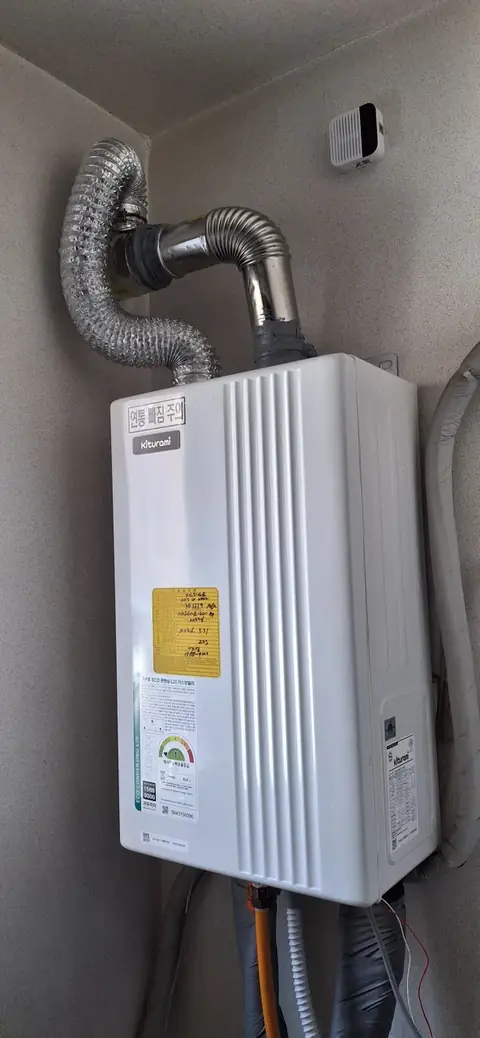

배기통도 방향이 다릅니다. 일반 보일러는 맺힌 물이나 빗물이 바깥으로 흐르도록 배기통 끝을 약간 내려 다는 경우가 많지만, 콘덴싱 보일러는 배기통 안에서 맺힌 물이 보일러 쪽으로 되돌아와 응축수 배출구로 빠지도록 보일러 쪽으로 기울여 답니다. 배기통 자재와 길이, 꺾는 횟수는 제조사 설치 설명서에 정해진 범위를 따릅니다.

대기관리권역처럼 법으로 친환경 보일러를 쓰도록 정해진 곳에서는 보일러를 새로 달 때 그 기준에 맞는 제품을 써야 해서, 콘덴싱 방식을 고르는 경우가 많습니다. 사는 곳이 해당되는지는 설치 전에 시공자나 관할 지자체 안내로 확인합니다.

응축수 배출구에서 배수구까지 내려가는 배관 길
맺힌 물이 보일러로 돌아오게 기울인 배기통
제조사가 정한 배기통 자재·길이·꺾임 횟수

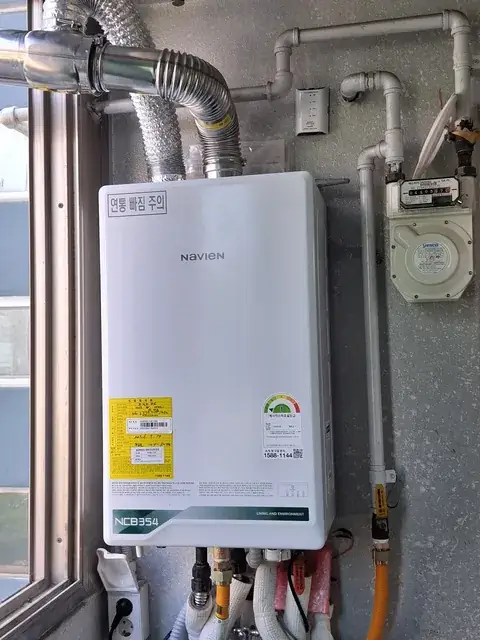

응축수 배관이 지나는 곳의 겨울철 보온

콘덴싱보일러 설치비용이 달라지는 지점

설치비용은 본체 용량과 함께, 응축수 배관을 배수구까지 얼마나 끌고 가야 하는지와 배기통을 새로 맞춰야 하는지에 따라 달라집니다. 보일러 자리 바로 아래에 배수구가 있으면 짧은 호스로 끝나지만, 배수구가 멀면 벽을 따라 배관을 돌려 고정하는 일이 더해집니다.

보일러 자리에 예전에 뚫어 둔 배기 구멍이 있다면 그 크기와 위치가 새 배기통과 맞는지를 먼저 봅니다. 맞지 않으면 구멍을 다시 뚫고 옛 구멍을 막아야 해서, 견적서에 이 항목이 따로 적혀 있는지 확인해 두는 것이 좋습니다.

응축수 배관이 얼지 않게 하기

응축수 배관은 물이 조금씩 계속 흐르는 가는 관이라, 바깥 베란다나 외벽을 따라 내려가는 구간은 한파에 쉽게 얼어붙습니다. 배관이 얼어 응축수가 빠지지 못하면 보일러가 스스로 멈추고 에러를 띄우는 경우가 있어, 한겨울에 갑자기 보일러가 꺼진다면 응축수 배관부터 살펴봅니다.

설치할 때 배관을 되도록 실내 쪽으로 돌리고, 바깥으로 지나는 구간에는 보온재를 감고, 끝에서 물이 고이지 않게 경사를 잡아 두면 동파 걱정이 훨씬 줄어듭니다.

진행 과정

자리·배수구 확인보일러 둘 자리에서 배기통이 나갈 벽과 응축수를 흘려보낼 배수구 위치를 함께 확인합니다.
본체 고정단단한 벽에 브래킷을 수평으로 고정하고 본체를 겁니다.
배관 연결가스·급수·온수·난방 배관을 잇고, 응축수 배출구에서 배수구까지 경사를 두고 배관을 연결합니다.

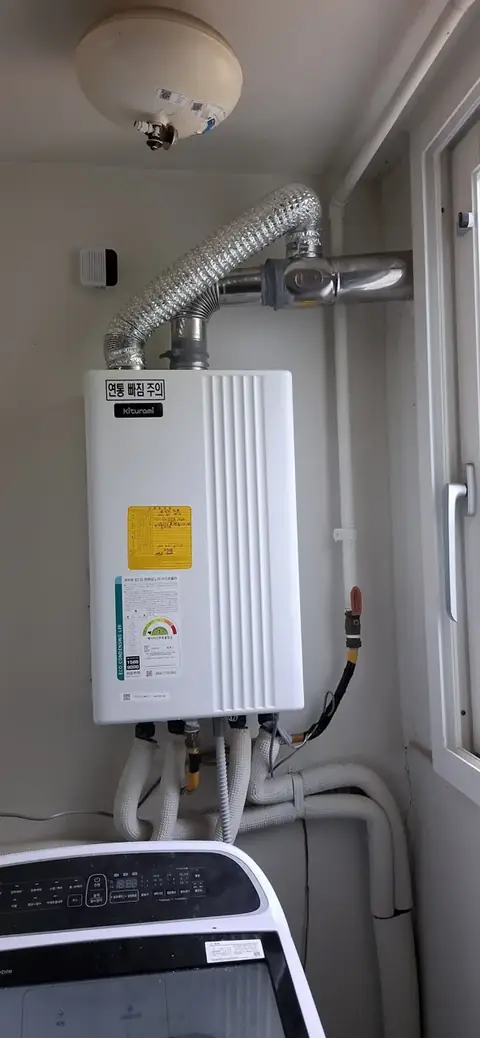

배기통 연결배기통을 보일러 쪽으로 기울여 바깥까지 잇고, 이음부와 벽 관통부를 막아 마감합니다.
시운전가동 중 응축수가 배수구로 잘 빠지는지, 배기통 이음부로 물이 새지 않는지 확인합니다.

비용 안내

항목	대략 비용
콘덴싱 보일러 본체(용량)	현장 확인 후 안내
응축수 배관·배기통 연결	현장 견적
배수구까지 배관 연장·보온	현장 확인 후 안내

※ 현장 상태·자재·범위에 따라 달라질 수 있어, 사진 상담 또는 방문 확인 후 정확히 안내드립니다.
